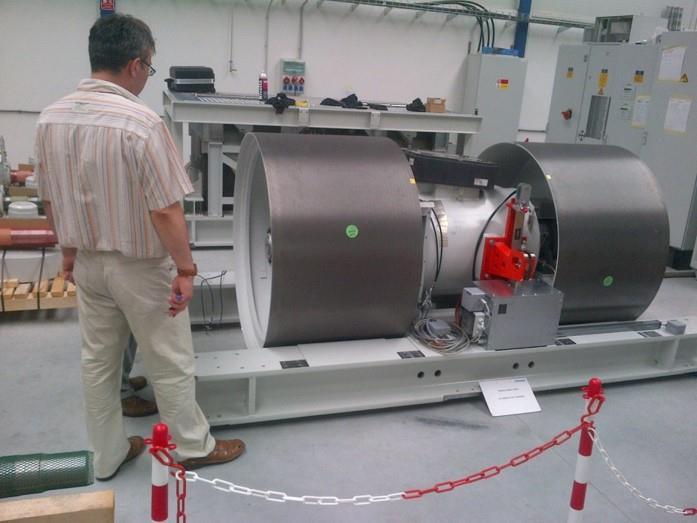

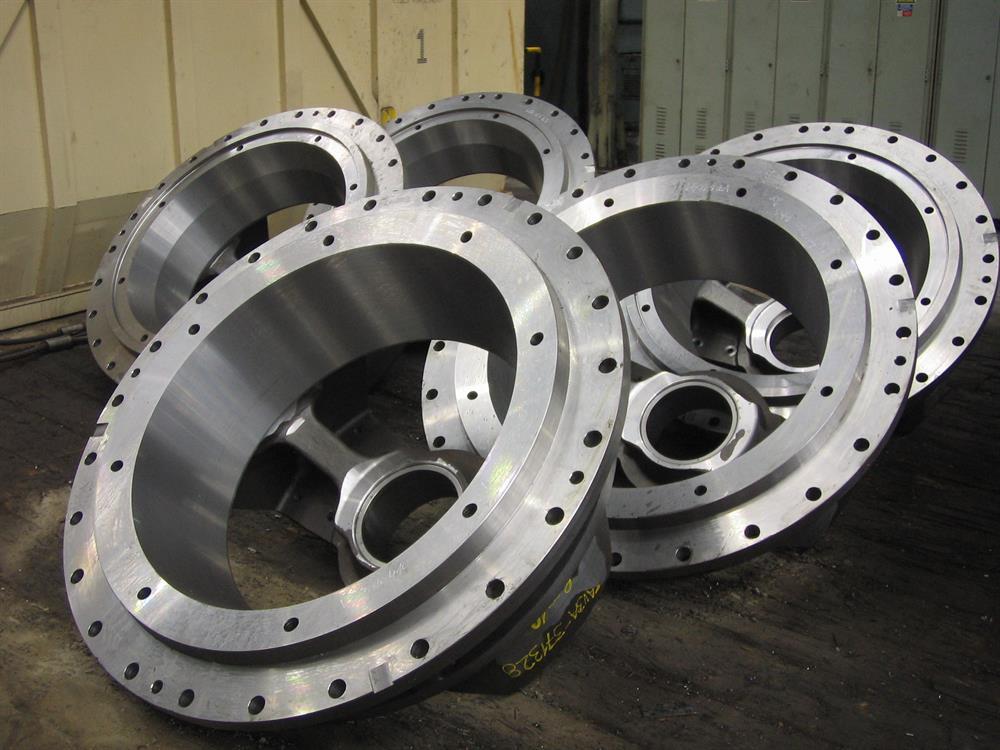

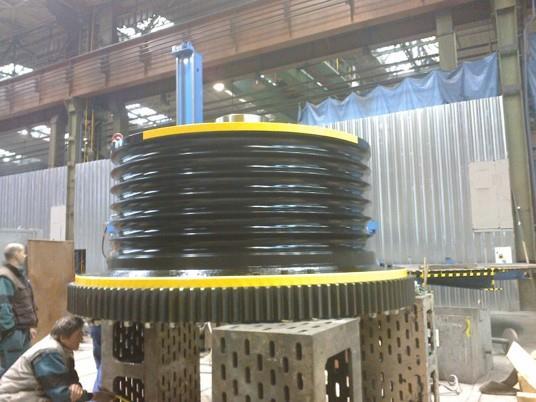

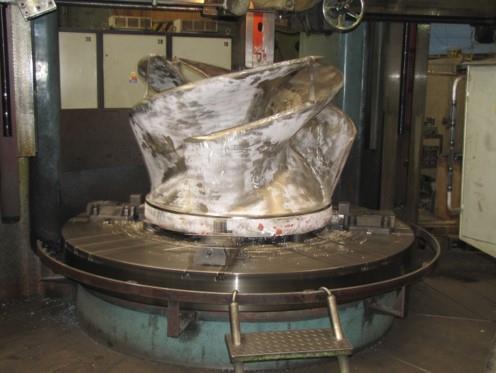

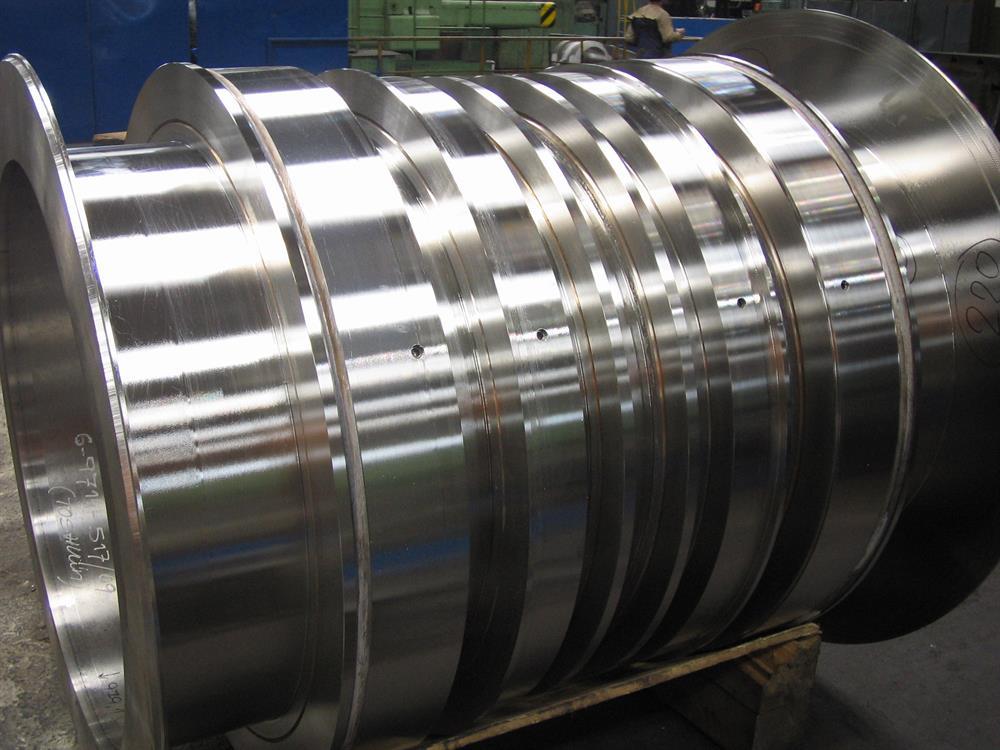

Ozubení a ostatní strojírenská výroba

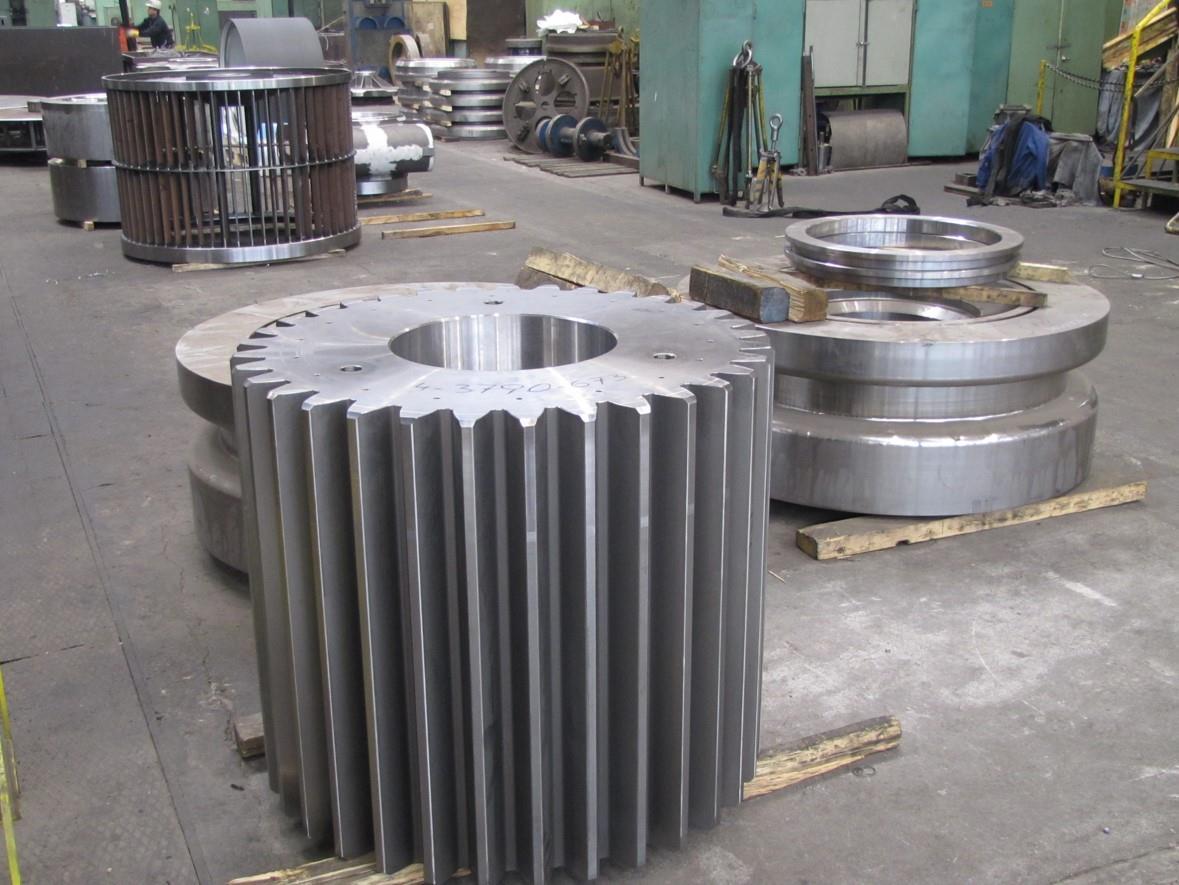

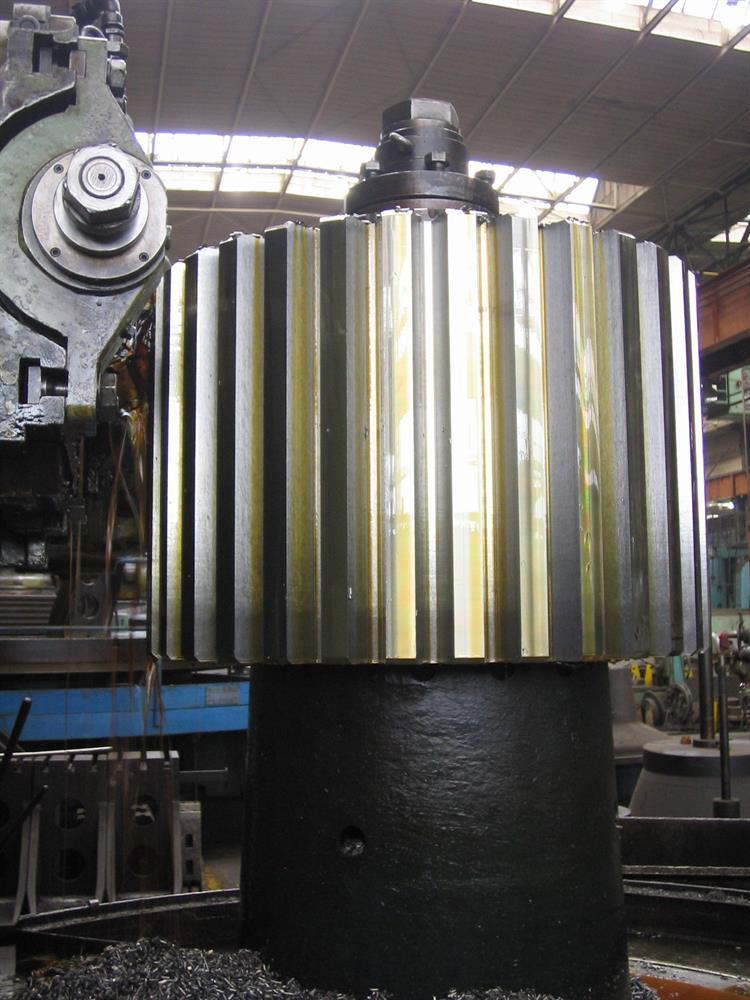

Výroba ozubení
Frézka odvalovací na ozubení ZFWZ 8000/40
Odvalovací fréza pro frézování velkých ozubených kol s vnějším ozubením odvalovacím nebo dělicím způsobem. Typ ozubení přímé nebo šikmé.
| Max. Ø pro čelní a šneková kola |
8 000 mm |
| Modul |
40 mm |
| Max. šířka frézování čelního kola |
1 300 mm |
| Max. Ø frézy |
400 mm |
| Max. šířka frézy |
500 mm |
| Opracování |
3,2 Ra |
| Ø upínací desky stolu |
4 000 mm |
| Ø přídavného stolu |
6 000 mm |
| Počet drážek |
16 |
| Otáčky frézovacího vřetene |
9 – 63 ot/min |
| Posuv |
0,25- 8 mm/ot |
| Přípustné zatížení stolu |
100 t |
Zvláštní příslušenství:
Upínací podložky
Frézka odvalovací na ozubení ZFWZ 6300/40
Odvalovací fréza pro frézování velkých ozubených kol s vnějším ozubením odvalovacím nebo dělicím způsobem. Typ ozubení přímé nebo šikmé.
| Max. Ø pro čelní a šneková kola |
6 300 mm |
| Min. Ø obrobku |
800 m |
| Modul |
40 mm |
| Max. šířka frézování čelního kola |
|
| Přímé ozubení |
2 250 mm |
| Šikmé ozubení do 15° |
2 000 mm |
| Šikmé ozubení do 45° |
1 400 mm |
| Max. Ø frézy |
400 mm |
| Max. šířka frézy |
500 mm |
| Opracování |
Ra 3,2 |
| Ø upínací desky stolu |
4 000 mm |
| Počet drážek |
16 |
| Otáčky frézovacího vřetene |
9 – 63 ot/min |
| Posuv |
0,25- 8 mm/ot |
| Přípustné zatížení stolu |
60 t |
Zvláštní příslušenství:
Upínací podložky
Frézka odvalovací na ozubení ZFWZ 3.150 x 30/I
Stroj je zařízen k frézování čelních – přímých i šikmých, šroubových a šnekových kol. Toto ozubení lze frézovat odvalovacím způsobem nebo přímým dělením.
| Modul |
30 mm |
| Max. Ø obrobku bez podpěrného ramene |
3 150 mm |
| Min. Ø obrobku |
400 mm |
| Max. šířka frézování čelního kola |
1 400 mm |
| Největší úhel sklonu zubu |
45° |
| Max. Ø frézy |
350 mm |
| Max. šířka frézy |
400 mm |
| Opracování |
Ra 3,2 |
| Ø upínací desky stolu |
2 400 mm |
| Počet drážek |
12 |
| Svislá vzdálenost mezi středem frézy a plochou stolu |
700 – 1 900 mm |
| Vodorovná vzdálenost mezi středem frézy a stolu |
300 – 1 800 mm |
| Otáčky frézovacího vřetene |
9 – 63 ot/min |
| Posuv |
0,25- 8 mm/ot |
| Přípustné zatížení stolu |
30 t |
Zvláštní příslušenství:
Upínací podložky

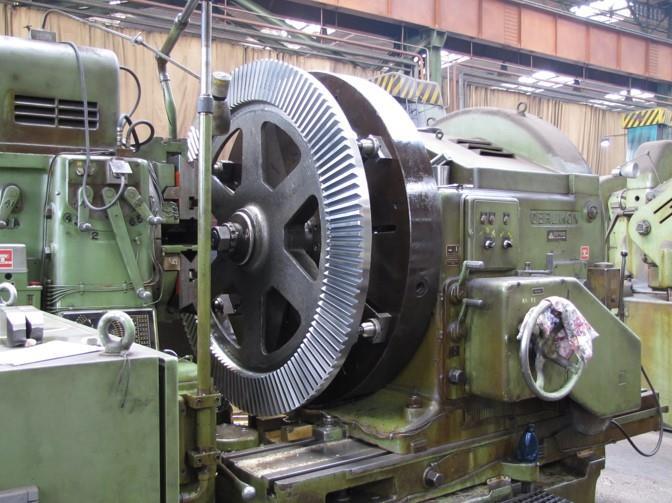

Kopírovací hoblovka na kuželová kola OERLIKON K4a
| Největší převod |
i=1:8 |
| Největší roztečný Ø kola při i=1:1 |
1 250 mm |
| Největší roztečný Ø kola při i=1:8 |
1 600 mm |
| Největší modul |
30 |
| Nejmenší modul |
2 |
| Největší počet zubů |
300 |
| Nejmenší počet zubů při i=1:1 |
20 |
| Nejmenší počet zubů při i=1:8 |
10 |
| Největší šířka zubu |
300 mm |
| Největší zdvih hoblovacích suportů |
320 mm |
| Nejmenší zdvih hoblovacích suportů |
50 mm |
| Největší poloměr základního kola |
950 mm |
| Nejmenší poloměr základního kola |
170 mm |
| Největší úhel roztečného kužele |
83° |
| Nejmenší úhel roztečného kužele |
7° |
| Největší vzdálenost lícní desky od vrcholu kužele |
950 mm |
| Nejmenší vzdálenost lícní desky od vrcholu kužele |
170 mm |
| Maximální hlavový úhel |
6°30´ |
| Maximální patní úhel |
7°30´ |
Výroba řetězových kol
Výroba řetězových kol odvalovacím i dělícím způsobem v závislosti na dostupnosti speciálního nářadí následujících profilů:
- dle ČSN023311 – průměr válečku 5 až 48,26mm
- dle ČSN023329 – průměr válečku 9 až 44mm
- dle ČSN023331 – průměr válečku 4 až 54 mm
Výroba řetězových kol nenormalizovaných profilů v závislosti na speciálním nářadí pro jejich výrobu.
-
